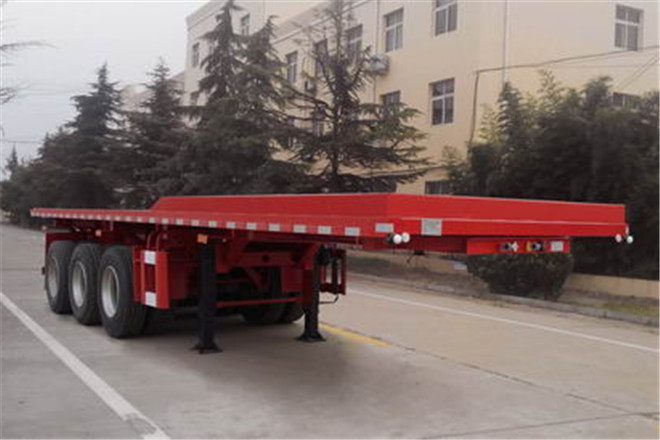

中集東岳CSQ9403ZZXP平板自卸半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9403ZZXP | ||
| 車身長度 | 11000,10500,10000mm | ||
| 車身寬度 | 2550,2500mm | ||
| 車身高度 | 3650,3100,2900,1680mm | ||
| 整備質量 | 7800kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/1780,-/2080,-/1580,-/1280mm | ||
| 彈簧片數 | -/10/10/10,-/8/8/8,-/7/7/7,-/4/4/4 | ||
| 軸數 | 3 | ||
| 軸距 | 5300+1310+1310,5000+1310+1310,4850+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/18,-/23° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 該車卸貨方式為側卸式;選裝前擋樣式及后部樣式;選裝不帶前檔板時總高度為1680mm;大梁結構可選沖孔或不沖孔;因選裝引起的質量變化在3%內;該車外形尺寸對應關系(長度/軸距/前懸/后懸)為:11000/5300+1310+1310/1000/2080;11000/5300+1310+1310/1300/1780;11000/5000+1310+1310/1300/2080;10500/5300+1310+1310/1000/1580;10500/5000+1310+1310/1300/1580;10500/4850+1310+1310/1250/1780;10000/5000+1310+1310/1100/1280;ABS系統廠家為廣州市西合汽車電子裝備有限公司,型號為XH-GQ4S2M-E01;側、后防護欄材料均為Q235,連接方式側面為螺栓連接,后部為焊接;后防護欄主要尺寸:斷面尺寸為140×50mm或160×60mm,離地高度為530mm。 | ||
