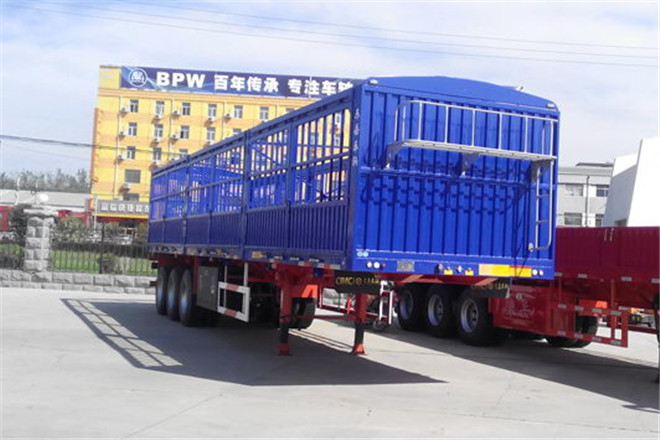

中集東岳CSQ9402CCYA倉柵式運輸半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9402CCYA | ||
| 車身長度 | 11500,11000,10500mm | ||
| 車身寬度 | 2550mm | ||
| 車身高度 | 3390,3590,3790,3990mm | ||
| 整備質量 | 5500kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/1980,-/1680mm | ||
| 彈簧片數 | -/10/10/10,-/8/8/8,-/7/7/7,-/5/5/5,-/4/4/4,-/3/3/3 | ||
| 軸數 | 3 | ||
| 軸距 | 5500+1310+1310,5300+1310+1310,5100+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/17,-/15° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR,11R22.5 12PR | ||
| 備注 | |||
| 備注 | 車廂底板至倉柵頂部距離分別為1800mm,2000mm,2200mm,2400mm;該車后部選裝花欄式后門,對開式半封閉后門,對開全封閉樣式為橫瓦楞,豎瓦楞,方管平板,方管十字花平板后門,選裝半封閉前門,側面選裝各種倉柵樣式為一層倉柵,二層倉柵,三層倉柵,對開門鎖桿,對開門半截鎖桿, 隱形鎖桿,整車貨廂欄板選裝豎瓦楞,鋁合金平板及瓦楞板,方管平板,方管十字花樣式及四開扇,五開扇,六開扇,三對開扇;立柱可選內插,外插樣式;大梁結構可選沖孔或不沖孔.側,前,后部樣式可任意組合;因選裝引起的整備質量變化均在3%內;車輛的外形尺寸參數(mm)長度/軸距/后懸對應關系為:11500/5500+1310+1310/1980,11000/5300+1310+1310/1980,11000/5300+1310+1310/1680,10500/5100+1310+1310/1680;ABS系統廠家為廣州市西合汽車電子裝備有限公司,型號為XH-GQ4S2M-E01;側,后防護欄材料均為Q235或鋁合金材質,連接方式:側面為螺栓連接,后部為焊接,后防護欄裝置斷面尺寸為140×50mm,離地高度為530mm或500mm. | ||
