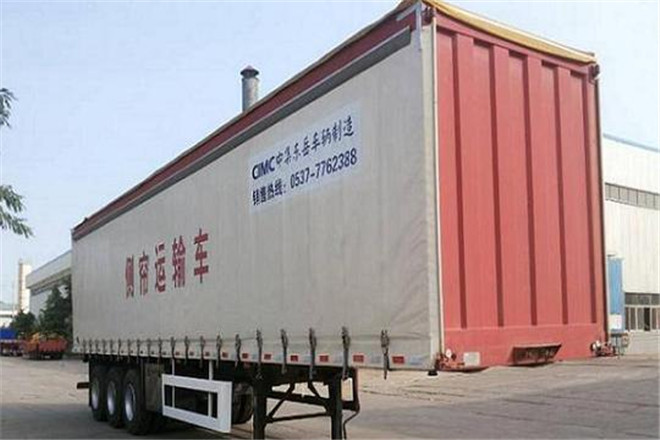

中集東岳CSQ9400XXYC廂式運輸半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9400XXYC | ||
| 車身長度 | 13000mm | ||
| 車身寬度 | 2500,2550mm | ||
| 車身高度 | 3380,3580,3780,3980mm | ||
| 整備質量 | 7400kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/2050,-/2550mm | ||
| 彈簧片數 | -/10/10/10 | ||
| 軸數 | 3 | ||
| 軸距 | 7030+1310+1310,6830+1310+1310,6530+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/15,-/12° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 該車廂體頂部全封且不可開啟,兩側為簾布結構,可以拉開;選裝后部燈具;選裝液壓支腿;廂高的選裝引起整備質量參數的變化在3%之內;車輛的長度/軸距/后懸的對應關系為:13000/7030+1310+1310/2050,13000/6830+1310+1310/2550,13000/6530+1310+1310/2550;ABS系統廠家為廣州市西合汽車電子裝備有限公司,型號為XH-GQ4S2M-E01;側,后防護欄材料均為Q235,連接方式側面為螺栓連接,后部為與車架焊接,后防護欄主要尺寸:斷面尺寸為140×50mm,離地高度為500mm或480mm。 | ||
