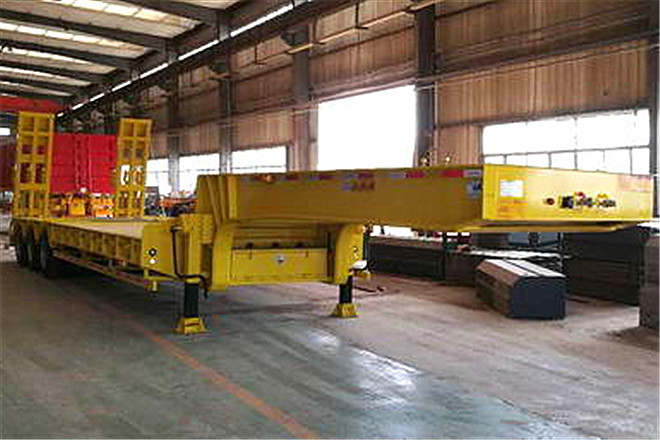

中集東岳CSQ9370TDP低平板半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9370TDP | ||
| 車身長度 | 13750,13000,12500mm | ||
| 車身寬度 | 3000mm | ||
| 車身高度 | 3350,2000,1950,1900,1850,1750,3500,3200,2900,1800,1700mm | ||
| 整備質量 | 13000kg | ||
| 總質量 | 37000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/1160,-/860,-/1520,-/1380,-/1300,-/1080,-/940mm | ||
| 彈簧片數 | -/-/-/- | ||
| 軸數 | 三線六軸 | ||
| 軸距 | 8400+1220+1220,8700+1220+1220,8260+1220+1220,8620+1220+1220,8480+1220+1220,8180+1220+1220,8040+1220+1220mm | ||
| 軸荷 | -/7000/7000/7000(三線六軸)kg | ||
| 后輪距 | 2475/2475/2475,2280/2280/2280mm | ||
| 接近離去角 | -/12,-/18,-/22,-/28° | ||
| 輪胎 | |||
| 輪胎數 | 24 | ||
| 輪胎規格 | 8.25R16LT 8PR,8.25R16LT 14PR,245/70R19.5 16PR | ||
| 備注 | |||
| 備注 | 該車采用剛性懸掛,僅可運輸不可拆解物體,車輛鵝頸部位不可承載貨物,鵝頸部分最大寬度1800mm,1820mm,1840mm,1860mm,1900mm;貨臺離地高度為1100mm,1050mm,1000mm,950mm,900mm,850mm,800mm;選裝中間支腿處工具箱;后部爬梯為選裝件,爬梯樣式為雙簧爬梯,三簧爬梯,液壓爬梯,單簧爬梯,彈簧和液壓混裝爬梯及簡易爬梯;不裝爬梯時高度可為1700mm,1750mm,1800mm,1850mm,1900mm,1950mm,2000mm;選裝輪胎上方外露或不外露的外形,尾部可選裝無斜坡;選裝鵝頸樣式及后部結構;內置支腿結構;縱梁之間選裝通體圓弧,部分圓弧,通體垂直下凹及部分垂直下凹,通體梯形下凹及部分梯形下凹;選裝爬梯支腿;車輛長度13750mm/13000mm/12500mm都對應的7個軸距與后懸的對應關系為:8040+1220+1220/1520,8180+1220+1220/1380,8260+1220+1220/1300,8400+1220+1220/1160,8480+1220+1220/1080,8620+1220+1220/940,8700+1220+1220/860;因選裝引起的質量變化在3%內;ABS系統廠家為廣州市西合汽車電子裝備有限公司,廣州瑞立科密汽車電子股份有限公司,對應型號分別為XH-GQ4S2M-E01,CM2XL-4S/2M;側防護裝置材料采用Q235,與車架連接方式為螺栓連接,后部車身結構替代后防護欄,材料為Q345,與車架焊接,離地高度為500mm,450mm,400mm,350mm。 | ||
