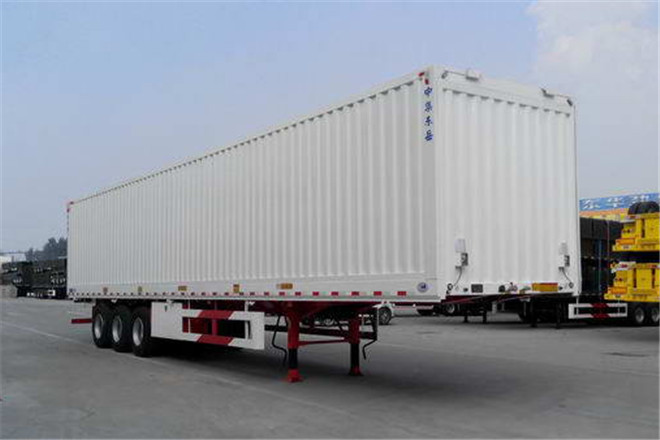

中集東岳CSQ9402XYK翼開啟廂式半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9402XYK | ||
| 車身長度 | 13750,13590,13000mm | ||
| 車身寬度 | 2550mm | ||
| 車身高度 | 3950,3990mm | ||
| 整備質量 | 8500kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 前懸后懸 | -/2450,-/2550,-/2250mm | ||
| 彈簧片數 | -/10/10/10,-/8/8/8,-/7/7/7,-/4/4/4 | ||
| 軸數 | 3 | ||
| 軸距 | 6830+1310+1310,7030+1310+1310,6530+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/12° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR,11R22.5 12PR | ||
| 備注 | |||
| 備注 | 該車為翼開啟式,頂部與側翼板連接,可開啟;選裝側翼板樣式,翼開啟的側面可為整體開啟也可分上下兩部分開啟:上部分向上開啟,下部分為下翻式欄板,下部分欄板分6,5,4段式;大梁結構可選沖孔或不沖孔;選裝廂板樣式;牽引銷到最前端距離為1750時,車廂前端倒角;選裝引起整備質量參數的變化在3%之內;車輛長度/軸距/后懸對應關系為:13750/6830+1310+1310/2550;13590/6830+1310+1310/2550;13000/6530+1310+1310/2450;13000/6830+1310+1310/2250,13590/7030+1310+1310/2250;州市西合汽車電子裝備有限公司,廣州瑞立科密汽車電子股份有限公司,威伯科汽車控制系統(中國)有限公司,型號為XH-GQ4S2M-E01, CM2XL-4S/2M,400500XXX0;側,后防護欄材料均為Q235或鋁合金材質,連接方式側面為螺栓連接,后部為與車架焊接,后防護裝置離地高度為500mm, 斷面尺寸為140×50mm。 | ||
