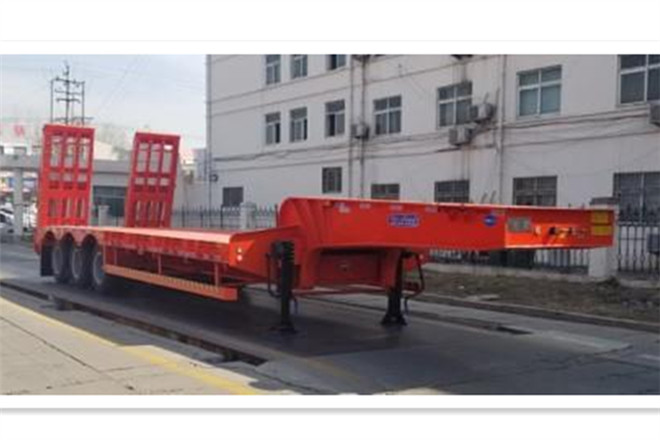

中集東岳CSQ9404TDPA低平板半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9404TDPA | ||
| 車身長度 | 13750,13000,12500,12990mm | ||
| 車身寬度 | 3000,2800mm | ||
| 車身高度 | 3500,3350,3200,2900,1650,1700,1750,3300,1950,1900,1850,1800mm | ||
| 整備質量 | 10000kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/1300,-/1500,-/1620,-/1830mm | ||
| 彈簧片數 | -/10/10/10,-/8/8/8,-/4/4/4 | ||
| 軸數 | 3 | ||
| 軸距 | 8080+1310+1310,7880+1310+1310,7760+1310+1310,7550+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 2240/2240/2240,2180/2180/2180mm | ||
| 接近離去角 | -/18,-/2° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 8.25R20 14PR,8.25R20 16PR,245/70R19.5 16PR | ||
| 備注 | |||
| 備注 | 該車僅可運輸不可拆解物體,鵝頸部分不允許載貨,鵝頸部分最大寬度1500mm,1480mm,1460mm;貨臺離地高度為1150mm,1100mm,1050mm,1000mm,950mm,900mm,850mm;選裝中間支腿處工具箱;后部爬梯為選裝件,爬梯樣式為雙簧爬梯,三簧爬梯,液壓爬梯,單簧與液壓混合爬梯,單簧爬梯及簡易爬梯;不裝爬梯時高度為1650mm,1700mm,1750mm,1800mm,1850mm,1900mm,1950mm;選裝輪胎上方外露或不外露的外形,尾部可選裝無斜坡;選裝鵝頸樣式及后部結構;內置支腿結構;縱梁之間選裝通體圓弧,部分圓弧,通體垂直下凹及部分垂直下凹,通體梯形下凹及部分梯形下凹;選裝爬梯支腿;尾部爬梯及支架收起狀態超出車架的水平長度不超過300mm,該長度不在車輛長度測量范圍內;車輛長度13750mm/13000mm/12990mm/12500mm都對應的4個軸距與后懸的對應關系為:7550+1310+1310/1830,7760+1310+1310/1620,7880+1310+1310/1500,8080+1310+1310/1300;因選裝引起的質量變化在3%內;ABS系統廠家為廣州市西合汽車電子裝備有限公司,廣州瑞立科密汽車電子股份有限公司,威伯科汽車電子控制系統(中國)有限公司;對應型號分別為XH-GQ4S2M-E01,CM2XL-4S/2M;400500XXX0;側防護裝置材料采用Q235,與車架連接方式為螺栓連接,后部車身結構替代后防護欄,材料為Q345,與車架焊接,離地高度為500mm,450mm,400mm,350mm。 | ||
