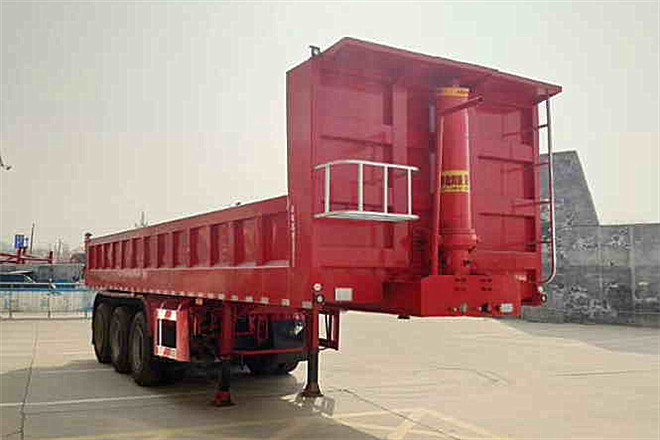

中集東岳CSQ9403ZZX自卸半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CSQ9403ZZX | ||
| 車身長度 | 9800,9500,9000mm | ||
| 車身寬度 | 2550,2500mm | ||
| 車身高度 | 3900,3800,3700mm | ||
| 整備質量 | 8300kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/1400,-/1300,-/1100,-/1200mm | ||
| 彈簧片數 | -/10/10/10,-/8/8/8,-/4/4/4,-/1/1/1 | ||
| 軸數 | 3 | ||
| 軸距 | 4480+1310+1310,4380+1310+1310,4180+1310+1310,4580+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/20,-/23,-/2° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 12R22.5 12PR,11.00R20 12PR,11R22.5 12PR | ||
| 備注 | |||
| 備注 | 該車為后翻;選裝側面欄板樣式;選裝油缸左側油箱,選裝油缸右側油箱,選裝油缸前部油箱;選裝后部廂板及后鎖鉤樣式,后翻轉支架樣式;后尾樣式;選裝前部樣式;工具箱及側防護樣式;車輛長度/軸距、后懸的對應關系為:9800/4480+1310+1310/1400;9800/4580+1310+1310/1400;9500/4480+1310+1310/1300;9500/4380+1310+1310/1300;9000/4180+1310+1310/1200;9000/4180+1310+1310/1100;9000/4380+1310+1310/1200;ABS系統廠家分別為廣州市西合汽車電子裝備有限公司,廣州瑞立科密汽車電子股份有限公司,威伯科汽車控制系統(中國)有限公司;對應型號為XH-GQ4S2M-E01,CM2XL-4S/2M,400500XXX0;側,后防護欄材料均為Q235,連接方式側面為螺栓連接,后部為焊接;后防護欄主要尺寸:斷面尺寸140×50mm,離地高度為480mm,500mm。 | ||
