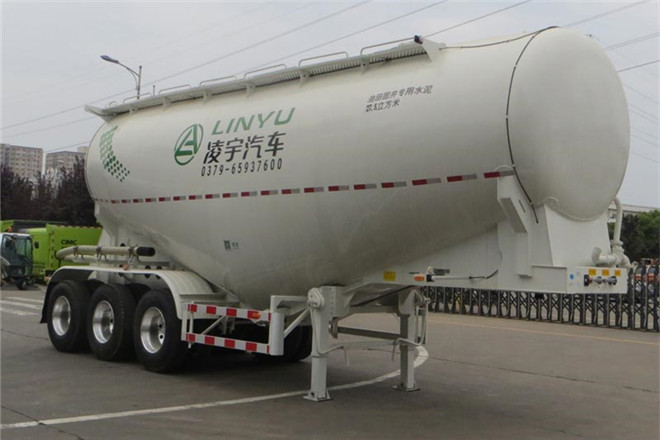

中集凌宇CLY9401GXH下灰半掛車
配置參數
| ??基本信息 | |||
| 公告型號 | CLY9401GXH | ||
| 車身長度 | 10095,9200,9400mm | ||
| 車身寬度 | 2500,2550mm | ||
| 車身高度 | 3990mm | ||
| 整備質量 | 8000kg | ||
| 總質量 | 40000kg | ||
| 底盤參數/配置 | |||
| 底盤型號 | |||
| 前懸后懸 | -/1030,-/830,-/1240mm | ||
| 彈簧片數 | -/8/8/8,-/9/9/9,-/4/4/4,-/10/10/10,-/3/3/3,-/1/1/1 | ||
| 軸數 | 3 | ||
| 軸距 | 5100+1310+1310,4650+1310+1310mm | ||
| 軸荷 | -/24000(三軸組)kg | ||
| 后輪距 | 1840/1840/1840mm | ||
| 接近離去角 | -/26,-/31,-/22° | ||
| 輪胎 | |||
| 輪胎數 | 12 | ||
| 輪胎規格 | 11.00R20 12PR,11R22.5 12PR,12R22.5 12PR | ||
| 備注 | |||
| 備注 | 罐體有效容積:27.5立方米;罐體外形尺寸:長8800mm,最大直徑2500mm,最大截面高度3180mm,前后封頭直徑1960mm;運輸介質:油田固井專用水泥,介質密度1200千克/立方米;整備質量為7300kg,額定載質量為32700kg;后懸為1030mm、830mm、1240mm時對應離去角分別為26°、31°和22°.側防護材質:Q235,連接方式:螺栓連接;后防護材質:Q235,連接方式:焊接,后防護斷面尺寸/離地高:150×80/480(mm);選裝鋁合金后防護,材質:鋁合金,連接方式:螺栓連接,斷面尺寸/離地高:150×80/480(mm).該車頂部封閉不可開槽,后部不可開啟;ABS制動控制系統生產廠/型號:廣州瑞立科密汽車電子股份有限公司/CM2XL-4S/2K(4S/2M);瀚德汽車產品(蘇州)有限公司/3645XXX01.整車長=前懸+軸距+后懸對應關系:10095=1345+5100+1310+1310+1030,10095=1585+4650+1310+1310+1240,9200=650+5100+1310+1310+830,9400=650+5100+1310+1310+1030,9200=690+4650+1310+1310+1240,9400=890+4650+1310+1310+1240.選裝罐體裙邊圖案及管路結構,選裝機組型式,選裝后部燈具面板型式,選裝前部進氣管、示廓燈架、罐體后部封板型式,選裝工具箱位置,后懸結構型式,選裝鵝頸、下出料管路結構,選裝安全閥、壓力表安裝型式;選裝前爬梯,后爬梯,尾部結構型式,選裝輪胎罩結構,選裝罐頂上平臺結構型式;裝配11.00R2012PR、12R22.512PR時輪胎間可不安裝雨簾. | ||
