徐工JP25B舉高噴射消防車
配置參數
| ??基本信息 | |||
| 公告型號 | JP25B | ||
車型介紹
一、行駛狀態主要技術參數

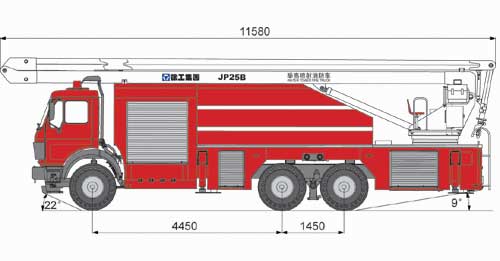

1.尺寸參數
(1)整機全長(mm)：11250
(2)整機總高：3700
(3)整機總寬：2495
(4)軸距：1軸-2軸：4450
2軸-3軸：1450
(5)輪距：前軸：1995
中后軸：1800
2.重量參數
(1)滅火劑額定裝載質量
水：6000/3000
泡沫液：3200/6300
(2)整備質量：19600
前軸：4880
雙后軸：14720
(3)滿載質量：29250
前軸：6550
雙后軸：22700
3.行駛參數
(1)最高車速( km/h)：≥85

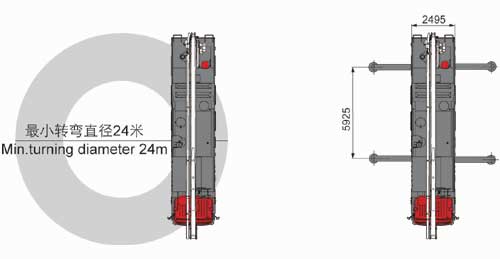

(2)最小轉彎直徑：≤24
(3)接近角(°)：≥26°
(4)離去角(°)：≥10°
(5)制動距離(車速為30Km／h)(m)：≤10
(6)最小離地間隙：339
(7)最大爬坡度(%)：≥25%
二、作業狀態主要技術參數
1.主要性能參數

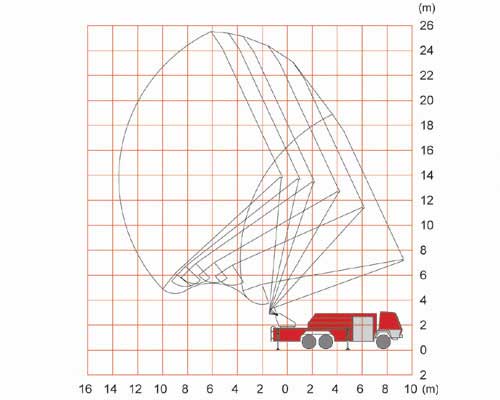

(1)額定工作高度：35
(2)最大工作幅度：13.5
(3)支腿跨距(縱x橫)(m)：5.925×4.8
(4)變幅范圍(°)：
一節臂與水平夾角：0～85°
二節臂與一節臂夾角：0～150°
三節臂與二節臂夾角：80～170°
2.工作速度
(1)臂架動作時間(S)：≤90
(2)支腿展開時間(S)：≤30
(3)回轉速度(r／min)：0～1
3.消防性能
(1)消防泵額定流量(L／s)：50
(2)消防泵額定壓力(MPa)：1.5
(3)消防炮
水炮額定射程：≥75
水炮額定流量(L／s)：50
水炮額定壓力(MPa)：≤0.8
泡沫炮額定射程：≥60
泡沫炮額定流量(L／s)：48
泡沫炮額定壓力(MPa)：≤0.8
炮頭擺動范圍上下：-135°～0°左右：±107°
